NEC Univerge IX2004 PPPoEによるインターネット接続設定例　[概要]

激安VPNルータでとりあえずインターネット接続

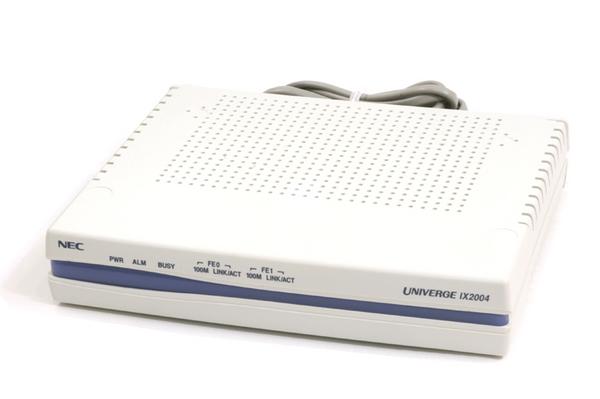

弊社で取り扱い中の激安VPNルータ、NEC Univerge IX2004ですが、最近のブロードバンドルータによくあるWebブラウザによる設定機能がありません。
初期設定はひたすら、シリアルケーブル経由でコマンドを打ち続ける必要があります。
でも、一度設定してしまえば、とても安定した動作で信頼の置けるルータです。

そこで、今回は「PPPoEでインターネット接続するための最低限の設定」をご紹介します。

最初にブロードバンドルータとして、必要な機能を定義します。

・PPPoEを使って、ADSLやBフレッツ回線経由でインターネット接続する
・プライベートLAN側では、DHCPサーバでIPアドレスを自動割り当てする
・パケットフィルタはとりあえず使わない

では、これらの設定を行うための下準備をしましょう。


用意するもの
IX2004の設定を行ううえで、まず最初に必要になるのはシリアルケーブルです。９ピンのメスーメスのストレートケーブルを用意します。 (WindowsXPのシリアルポートが装備されたPCを使うことを前提としています。) 次にターミナルソフトを入手します。 TeraTermPro(テラタームプロ)が使いやすくてよいと思います。「窓の杜」などから無料でダウンロードできます。 http://www.forest.impress.co.jp/lib/inet/servernt/remote/utf8teraterm.html インストールが終わったら、シリアルポート経由でIX2004に接続します。接続の際の設定は、ボーレート 9600、データ 8ビット、パリティなし、ストップビット１ビット、フロー制御なし、に設定します。 TeraTermProを起動し、シリアルポートの設定を完了し、PCとIX2004をシリアルケーブルで接続したら、IX2004の電源を入れてみましょう。ここまでの作業に問題が無ければ次のようなメッセージが表示されます。 NEC Diagnostic Software Copyright (c) NEC Corporation 2001-2005. All rights reserved. %DIAG-INFO: Starting System POST(Power On Self Test) 　　DRAM TEST 1: Pass 　　DRAM TEST 2: Pass 　FLASH ID TEST: Pass 　SECURITY TEST: Pass 　　RANDOM TEST: Pass 　　　LAN1 TEST: Pass 　　　LAN2 TEST: Pass NEC Bootstrap Software Copyright (c) NEC Corporation 2001-2004. All rights reserved. %BOOT-INFO: No boot records found, attempting flash load. %BOOT-INFO: Trying flash load, exec-image [ix2004-gs-7.0.43.ldc]. Loading: #################################### [OK] Loading configuration file: startup-configuration. Configuring router subsystems (before IDB proc): done. Constructing IDB(Interface Database): done. Configuring router subsystems (after IDB proc): done. Initializing router subsystems: done. Starting router subsystems: done. All router subsystems coming up. NEC Portable Internetwork Core Operating System Software Copyright Notices: Copyright (c) NEC Corporation 2001-2004. All rights reserved. Copyright (c) 1985-1998 OpenROUTE Networks, Inc. Copyright (c) 1984-1987, 1989 J. Noel Chiappa. このメッセージが表示されれば、すぐにでも設定作業に入れます。
作業の前に覚えておくと便利なこと
設定情報の消去方法設定作業に入る前に、間違えた設定をすべて消去する方法を覚えておきましょう。この方法を使えば、ルータの設定情報やパスワード情報をすべてクリアできます。まず最初に、シリアルケーブルを繋いだ状態で、IX2004の電源を入れます。 NEC Diagnostic Software Copyright (c) NEC Corporation 2001-2005. All rights reserved. %DIAG-INFO: Starting System POST(Power On Self Test) 　　DRAM TEST 1: Pass 　　DRAM TEST 2: Pass 　FLASH ID TEST: Pass 　SECURITY TEST: Pass 　　RANDOM TEST: Pass 　　　LAN1 TEST: Pass 　　　LAN2 TEST: Pass NEC Bootstrap Software Copyright (c) NEC Corporation 2001-2004. All rights reserved. %BOOT-INFO: No boot records found, attempting flash load. %BOOT-INFO: Trying flash load, exec-image [ix2004-gs-7.0.43.ldc]. Loading: ###########　 ←←ここでCTRL+Cを押す。 Bootstrap Monitor V6.3 Copyright (c) NEC Corporation 2001-2003. All rights reserved. >cc ←←ccと打ち込みEnter。 Enter "Y" to clear config memory: y ←← yと打ち込みEnter。 Bootstrap Monitor V6.3 Copyright (c) NEC Corporation 2001-2003. All rights reserved. >b ←← bと打ち込みEnter。これで再起動して設定を消去することができます。
通常モードと設定モードを理解する多くのルータでは、通常の操作モードと設定モードが用意されています。 IX2004でも同様に、この二つのモードが用意されています。電源を入れて、パスワードを打ち込んでログインした状態が通常モードです。このモードではルータの設定はできません。次に、設定モード(コンフィグレーションモード)に移るには、configure コマンドを打ち込みます。設定モードから通常モードに戻るには、 exit コマンドを打ちます。設定内容を確認する場合は、設定モードで show running-config と打ち込みます。設定した情報を保存する際は、設定モードで write memory と打ち込みます。これによって、設定情報が不揮発(フラッシュ)メモリ内に保存されます。 IX2004を再起動したい場合は、通常モードで restart と打ち込みます。プロフィール単位で設定を行う IX2004では、1つ1つの設定をプロフィール単位に区切り、そのプロフィールに名前をつけて設定します。たとえば、DHCPサーバという機能を利用する場合、1つの設定にプロフィール名をつけて管理します。 2つのDHCP機能を利用する場合は、2つのプロフィールをつくり、それぞれをプロフィール名で呼び出します。
PPPoEの設定例
では、IX2004にPPPoEによるインターネット接続の設定をしてみましょう。設定サンプルは次の条件で設定しています。接続プロバイダ：OCN DNSサーバ：221.113.139.250 / 202.234.232.6(OCNのDNSサーバ) プライベート側LANポート(LAN1)のIPアドレス 192.168.0.1 DHCPサーバのIP割り当て範囲 192.168.0.101-192.168.0.199 PPPoEアカウント hogehoge@bbb.ocn.ne.jp / hogepassword IX2004にログインした状態で、以下の設定テキストをコピーペーストすると、そのまま設定が完了するはずです。必要なところ(アカウント情報など)を編集して、ペーストしてみてください。 -------この行の下から------- configure ip route default FastEthernet1.1 proxy-dns ip enable ip dhcp profile private-lan default-gateway 192.168.0.1 dns-server 221.113.139.250 202.234.232.6 assignable-range 192.168.0.101 192.168.0.199 exit ip dhcp enable ppp profile ocn-bflets authentication myname hogehoge@bbb.ocn.ne.jp authentication password hogehoge@bbb.ocn.ne.jp hogepassword exit interface FastEthernet0.0 ip address 192.168.0.1/24 ip dhcp binding private-lan no shutdown exit interface FastEthernet1.1 ppp binding ocn-bflets ip address ipcp ip napt enable no shutdown exit write memory exit restart y -------この行の上まで-------
設定内容の解説
上記の設定の解説は次のとおりです。 configure 　設定モード(コンフィグレーションモード)に入ります。 ip route default FastEthernet1.1 　外部へのパケット転送先(デフォルトゲート)は、FastEthernet1.1(LAN2)側に設定。 proxy-dns ip enable 　プロキシDNS機能を有効化。 ip dhcp profile private-lan default-gateway 192.168.0.1 dns-server 221.113.139.250 202.234.232.6 assignable-range 192.168.0.101 192.168.0.199 exit ip dhcp enable 　DHCPサーバの設定をプロフィール化します。　プロフィール名「private-lan」の中に以下の設定をしています。　各端末PCに設定するゲートウェイアドレスは 192.168.0.1 　各端末PCに設定するDNSサーバアドレスは、221.113.139.250 と 202.234.232.6 　割り当てるIPアドレスの範囲は、192.168.0.101 から 192.168.0.199 ppp profile ocn-bflets authentication myname hogehoge@bbb.ocn.ne.jp authentication password hogehoge@bbb.ocn.ne.jp hogepassword exit 　PPPoEの接続設定をプロフィール化します。　プロフィール名「ocn-bflets」の中に以下の設定をしています。　接続用アカウントは、hogehoge@bbb.ocn.ne.jp 　接続用パスワードは、hogepassword interface FastEthernet0.0 ip address 192.168.0.1/24 ip dhcp binding private-lan no shutdown exit 　FastEthernet0.0(LAN1)の設定をしています。　IPアドレスは、192.168.0.1、サブネットマスクは24ビットです。　DHCPサーバの機能をLAN1側で利用します。呼び出すDHCPプロフィールは「private-lan」 interface FastEthernet1.1 ppp binding ocn-bflets ip address ipcp ip napt enable no shutdown exit 　FastEthernet1.1(LAN2)の設定をしています。　PPPoEで利用します。　PPPoE接続に利用するプロフィールは、「ocn-bflets」です。　LAN2側のIPアドレスはPPPoEの接続先のプロバイダから割り当てを受けます。　NAT機能を有効にします。 write memory 　設定を保存します。 exit 　設定モードから通常モードに抜けます。 restart y ルータを再起動します。
NEC Univerge IX2004はVPN対応ルータなので、非常に安定したルータです。しかし、Webブラウザによる設定ができないため、あまり一般ウケしないルータかもしれません。今回は、PPPoEでのインターネット接続のみの設定をご紹介しましたが、そのほかにも、VPN接続やVRRPによる冗長化など多彩な機能が用意されているので、いろいろ遊んでみるのも面白いかもしれません。文章の内容については、十分確認したうえで掲載したつもりですが、もし、間違いに気づかれた方はご一報いただけると幸いです。[上へ]
